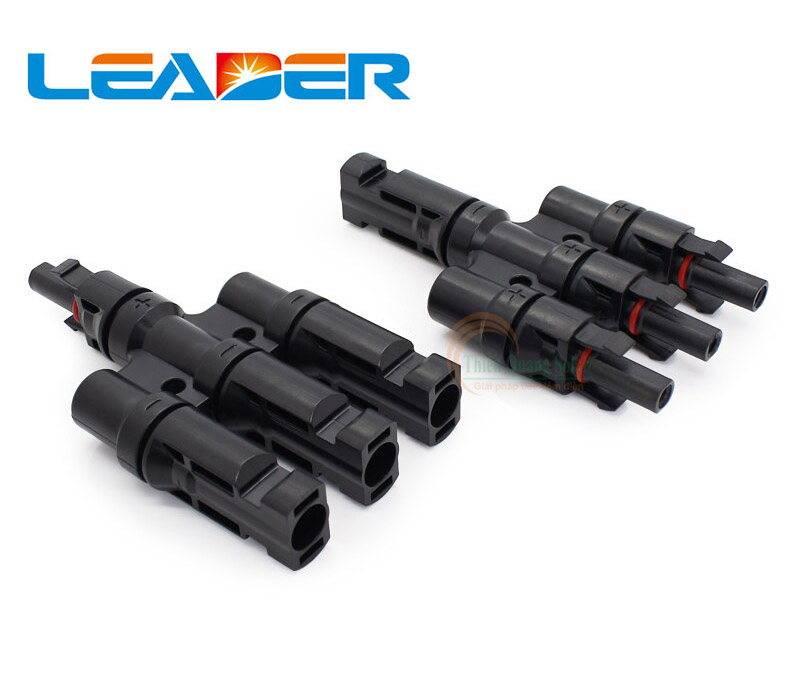

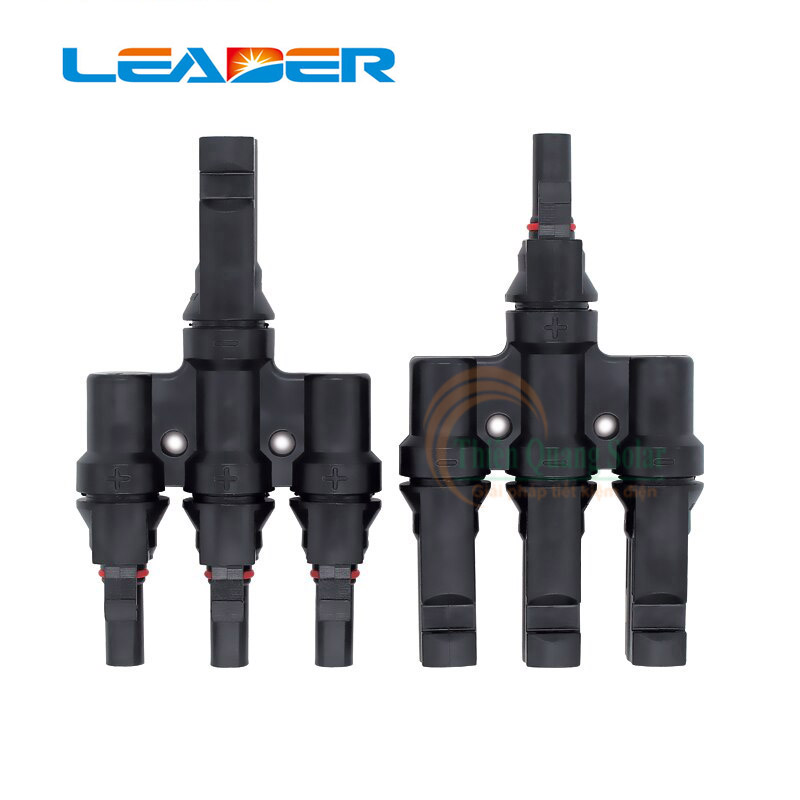

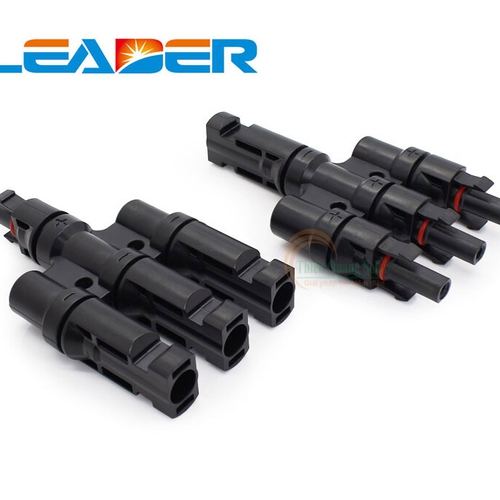

Đầu nối MC4 T3 1500V DC giúp thiết bị đáp ứng tốt các tiêu chuẩn khắt khe của các hệ thống điện mặt trời quy mô lớn (C&I và Utility scale) lẫn các hệ thống dân dụng hiện đại.

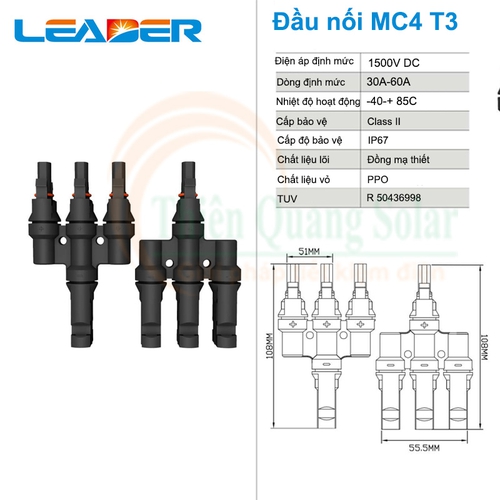

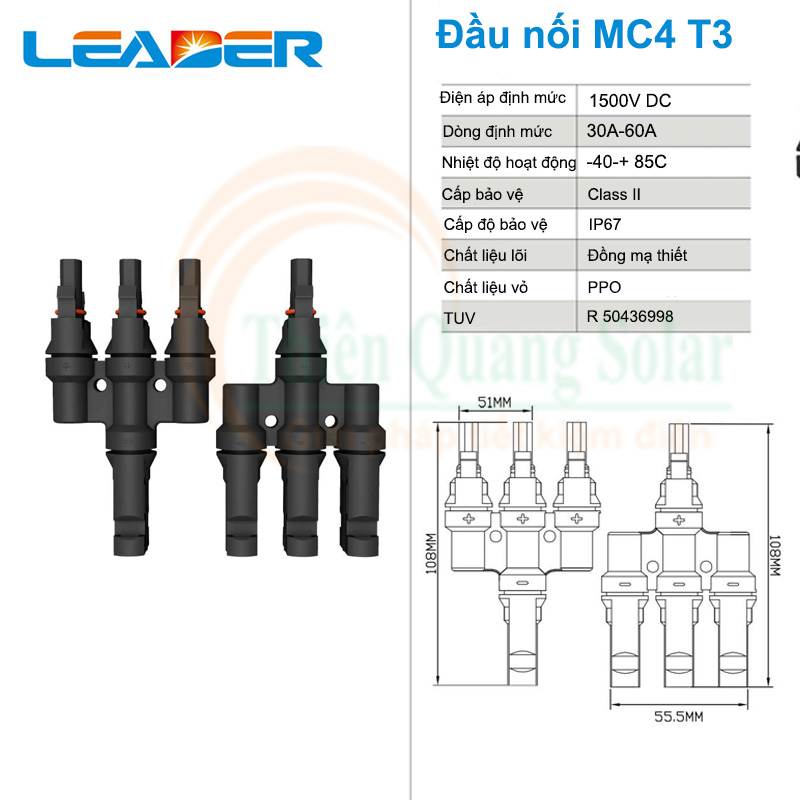

Thông số kỹ thuật
| Thông số | Giá trị tiêu chuẩn |
| Loại đầu nối | MC4 T3 (Branch Connector 3 vào - 1 ra) |
| Điện áp định mức | 1500V DC |
| Dòng điện định mức | 30A – 50A (tùy thuộc lõi dẫn) |
| Chất liệu vỏ | Nhựa PPO / PC cao cấp (chống tia UV, chống lão hóa, chống cháy UL94-V0) |
| Chất liệu lõi dẫn | Đồng mạ thiết (dẫn điện tốt, chống ăn mòn) |
| Cấp bảo vệ chống nước | IP67 / IP68 (chịu mọi điều kiện thời tiết khắc nghiệt) |
| Tương thích tiết diện dây | Cáp DC Solar 2.5 mm², 4.0 mm², 6.0 mm² |
| Nhiệt độ hoạt động | -40°C đến +80°C / +90°C |
Đặc điểm & So sánh với MC4 T2
-

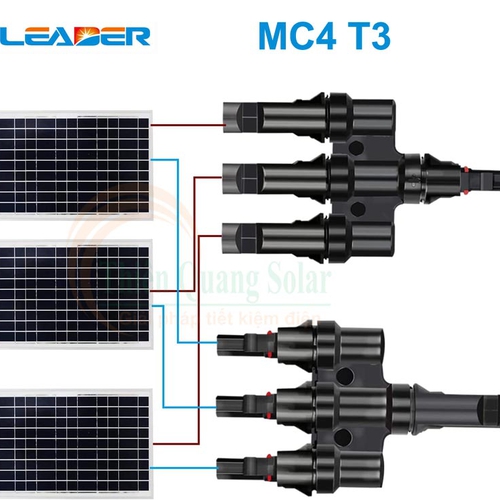

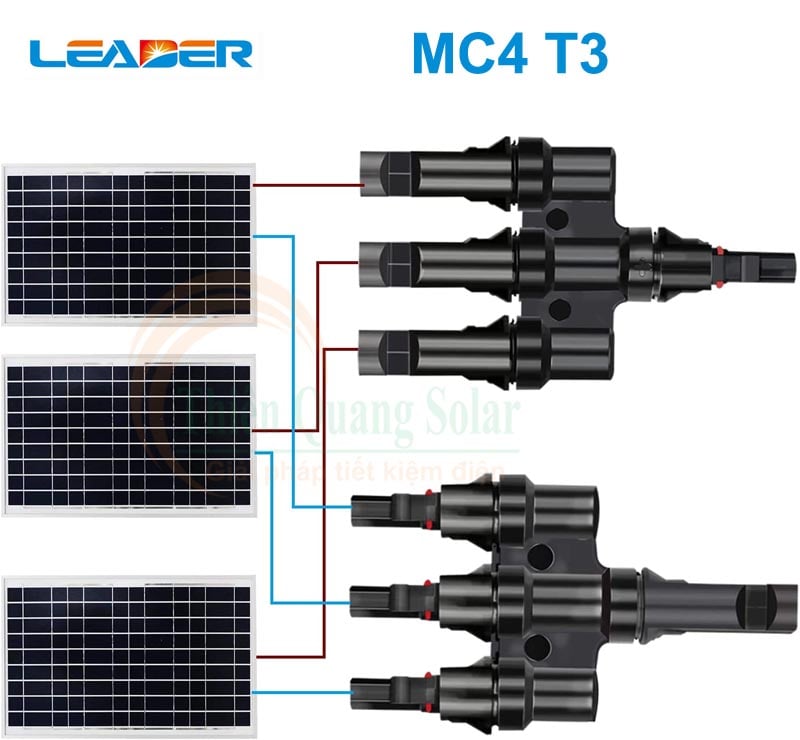

Gộp 3 nhánh song song: T3 cho phép gom trực tiếp 3 nguồn cấp về 1 tuyến cáp duy nhất, giúp gom dây gọn gàng hơn hẳn so với việc đấu nối nối tiếp nhiều bộ T2 lại với nhau.
-
Khóa gài an toàn (Snap-in Lock): Cho tiếng "click" khi gài khớp, đảm bảo kết nối chắc chắn, không bị lỏng hay rơi ra do rung động, xê dịch.
-
Bộ sản phẩm chuẩn: Thường đi theo cặp gồm 1 âm và 1 dương
Lưu ý quan trọng khi sử dụng MC4 T3
-
Kiểm tra dòng điện tổng: Vì gộp cả 3 chuỗi pin song song, tổng dòng điện (I_tổng = I1 + I2 + I3) đi qua đầu ra của jack T3 sẽ rất lớn. Bạn cần đảm bảo dòng tổng này không vượt quá dòng định mức của jack (thường là 30A – 50A) và dây cáp chính để tránh hiện tượng quá nhiệt gây nóng chảy, chập cháy.
-
Nguy cơ hồ quang điện (Arc Flash): Tuyệt đối không thao tác rút/cắm jack MC4 khi hệ thống đang có tải DC. Dòng điện một chiều 1500V khi bị ngắt đột ngột sẽ sinh ra hồ quang điện điện áp cao rất nguy hiểm.
-
Cần kiểm tra cầu chì Schutz (Fuse): Với các hệ thống đấu song song từ 3 chuỗi trở lên, tiêu chuẩn kĩ thuật IEC khuyến cáo nên gắn thêm cầu chì DC trên từng nhánh trước khi gộp để bảo vệ tấm pin khi có sự cố dòng ngược
