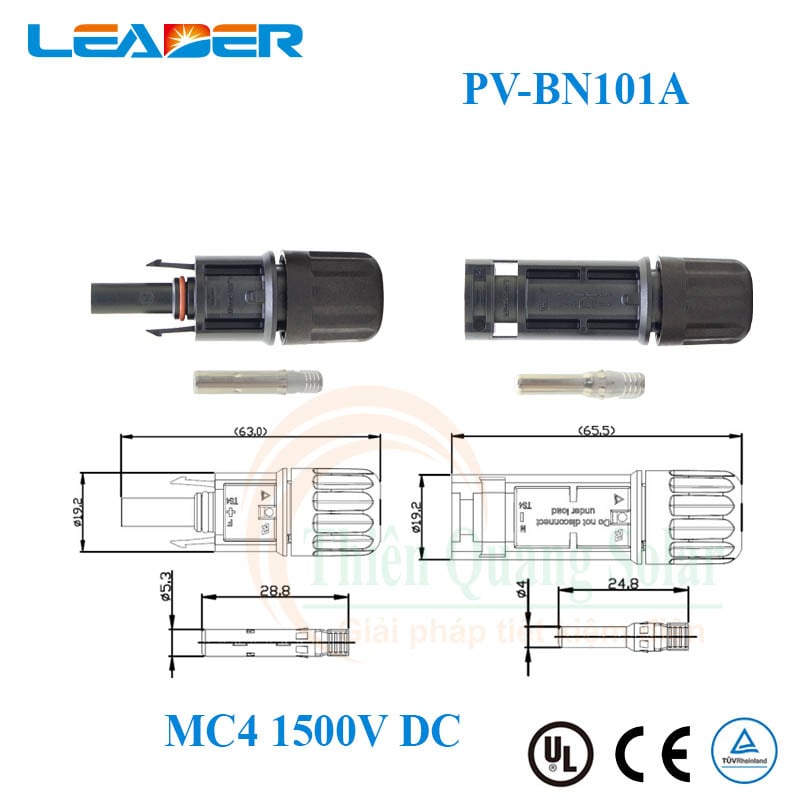

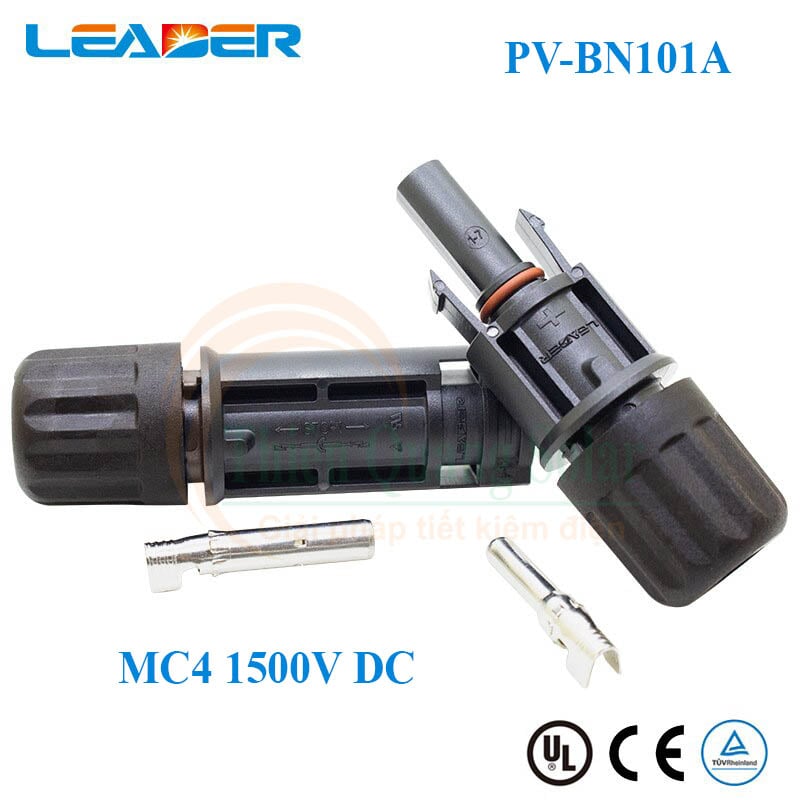

Thông số kỹ thuật đầu nối MC4 Leader 1500V DC (PV-BN101A)
- Vật liệu cách nhiệt: PPO
- Điện áp định mức: UV 1500V DC
- Dòng định mức: 20A-30A
- Kiểm tra điện áp: 6KV(50Hz,1Min)
- Chất liệu đầu nối: Đồng và thiết mạ
- Tiếp súc kháng: less than 0.5 m ohm
- Mức độ bảo vệ: IP68
- Cáp NLMT tương thích: 2.5/4.0 /6.0 mm² (14/12/10 AWG)
Ưu điểm nổi bật của Leader PV-BN101A
-
Chịu áp cao 1500V: Phù hợp hoàn hảo với các chuỗi pin (string) công suất lớn hiện đại, giảm tổn hao điện năng.
-

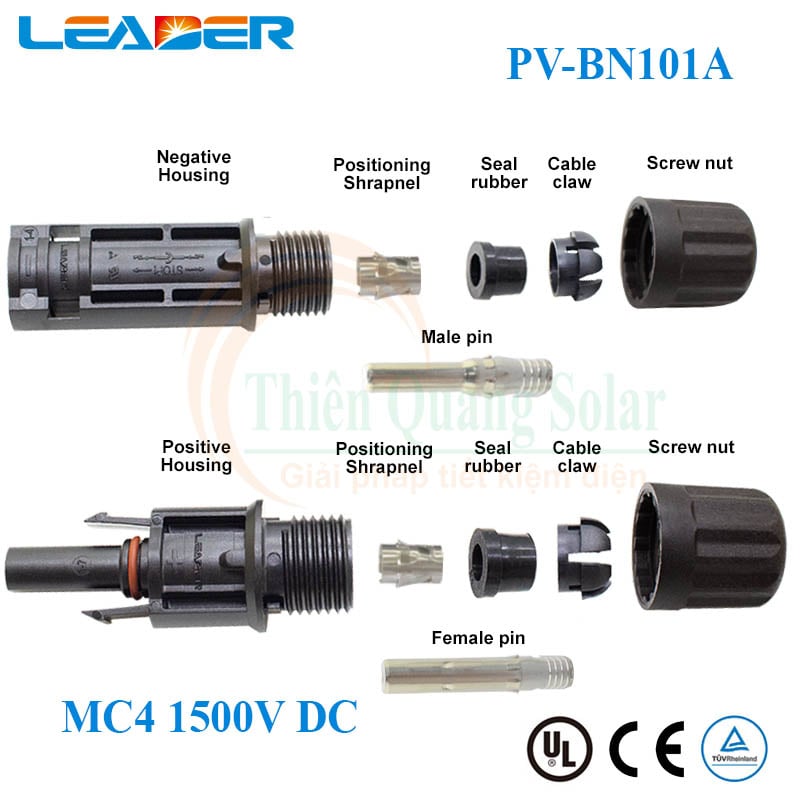

Chống nước vượt trội (IP68): Hệ thống vòng đệm cao su kép (Seal rubber) ngăn nước mưa, hơi ẩm và bụi bẩn xâm nhập làm oxy hóa mối nối.
-
Lõi đồng mạ thiếc chất lượng: Đảm bảo độ dẫn điện tối ưu, điện trở tiếp xúc thấp giúp giảm sinh nhiệt tại đầu nối, hạn chế nguy cơ cháy nổ.
-
Khóa an toàn Snap-in: Thiết kế ngàm sập tự khóa chắc chắn, chỉ mở được bằng dụng cụ mở MC4 chuyên dụng, tránh hiện tượng vô tình tuột jack gây hồ quang điện (Arc Fault).
-
Độ bền môi trường: Vỏ nhựa PPO chịu nhiệt cao, chống lão hóa trước tia cực tím (UV) ngoài trời với tuổi thọ thiết kế trên 25 năm.
Lưu ý khi thi công bấm jack MC4
-
Sử dụng kìm tuốt và kìm bấm cos chuyên dụng: Đảm bảo lõi đồng ôm chặt pin kim loại, không bị lỏng lẻo gây tăng điện trở.
-
Siết chặt nắp vặn (Screw nut): Giúp ron cao su ôm sát vỏ dây cáp để đạt cấp bảo vệ IP68.
-
Kiểm tra đúng cực âm (-)/dương (+): Tránh đấu ngược cực gây hư hỏng biến tần (Inverter).
