Công thức tính nhanh số lượng kẹp biên (End clamp) và kẹp giữa (Mid clamp) cho một dãy tấm pin năng lượng mặt trời

Công thức tính nhanh số lượng kẹp biên (end clamp) và kẹp giữa (mid clamp) cho một dãy (string) gồm X tấm pin năng lượng mặt trời được tính theo các cách phổ biến dưới

Dưới đây là công thức tính nhanh số lượng kẹp biên (End clamp) và kẹp giữa (Mid clamp) cho một dãy tấm pin năng lượng mặt trời xếp liền nhau

1. Công thức cho 1 dãy pin liên tục

Nếu có N tấm pin xếp liền kề thành 1 dãy:

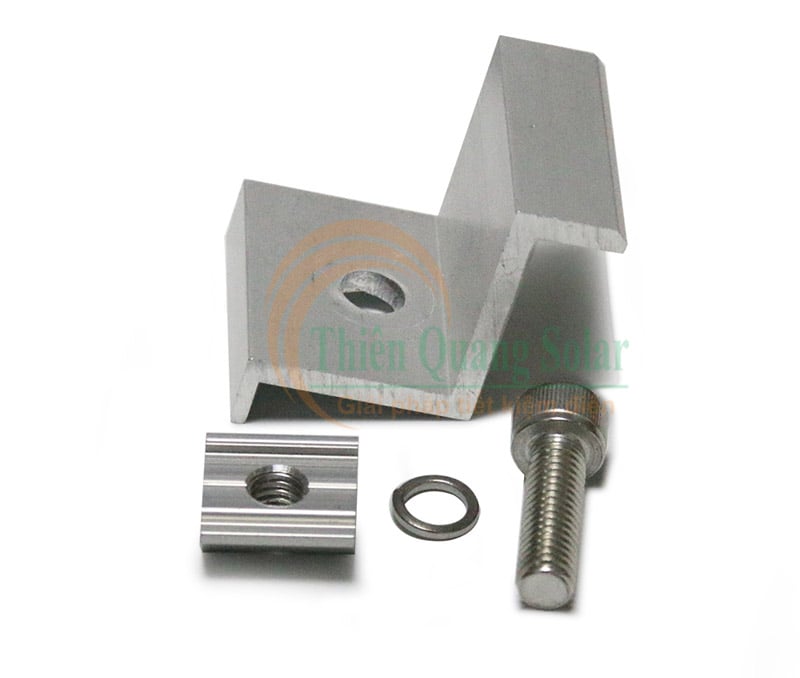

• Kẹp biên (End Clamp):

  Số kẹp biên= 4 cái

  (Cố định 4 góc ở 2 đầu ngoài cùng của dãy).

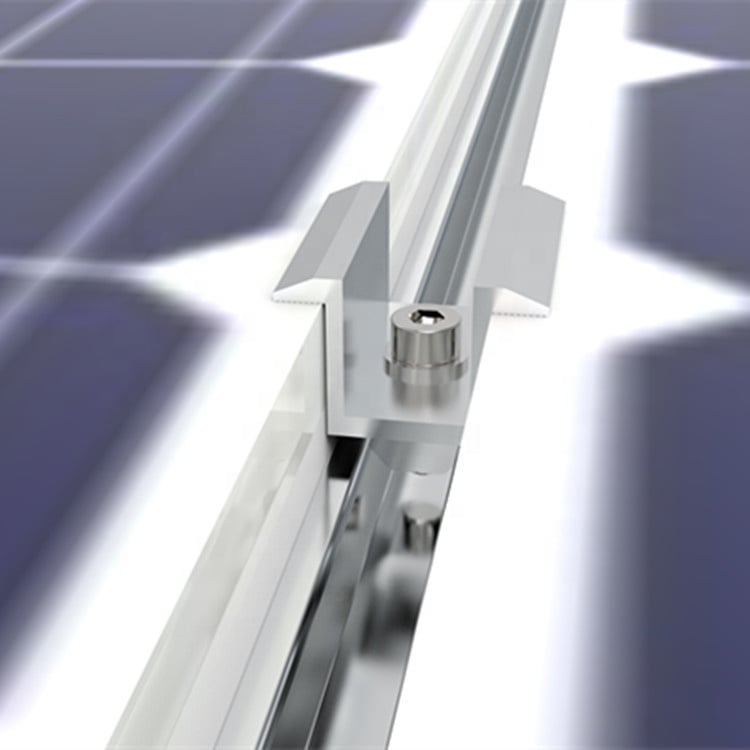

• Kẹp giữa (Mid Clamp):

  Số kẹp giữa= (N - 1)x2

  (Nằm ở các khe nối giữa 2 tấm pin kề nhau, mỗi khe dùng 2 kẹp).

2. Công thức cho hệ thống gồm nhiều dãy

Nếu hệ thống chia thành M dãy (mỗi dãy có N tấm pin):

• Tổng số kẹp biên: Mx4

• Tổng số kẹp giữa: ∑(N_i - 1) x 2 (với N_i là số tấm pin của dãy thứ i)

3. Ví dụ minh họa

Cho hệ thống 20 tấm pin bố trí theo các phương án:

• Phương án A: Xếp thành 1 dãy 20 tấm (N = 20, M = 1)

  • Kẹp biên: 4cái

  • Kẹp giữa: (20 - 1) x2 = 38 cái

• Phương án B: Chia thành 2 dãy, mỗi dãy 10 tấm (N = 10, M = 2)

  • Kẹp biên: 2x 4 = 8 cái

  • Kẹp giữa: 2 x [(10 - 1) x 2] = 36 cái

Lưu ý khi tính toán vật tư solar

1. Đoạn ngắt quãng: Nếu trên cùng một hàng mà bị ngắt quãng (do vướng lối đi, ống thoát nước, ô thông gió...), mỗi đoạn pin liên tục phải tính là 1 dãy riêng độc lập.

2. Hao hụt thi công: Nên cộng thêm 5% – 10% số lượng kẹp giữa và bu-lông/ốc vít dự phòng rơi rớt hoặc trượt ren trong quá trình lắp đặt.
