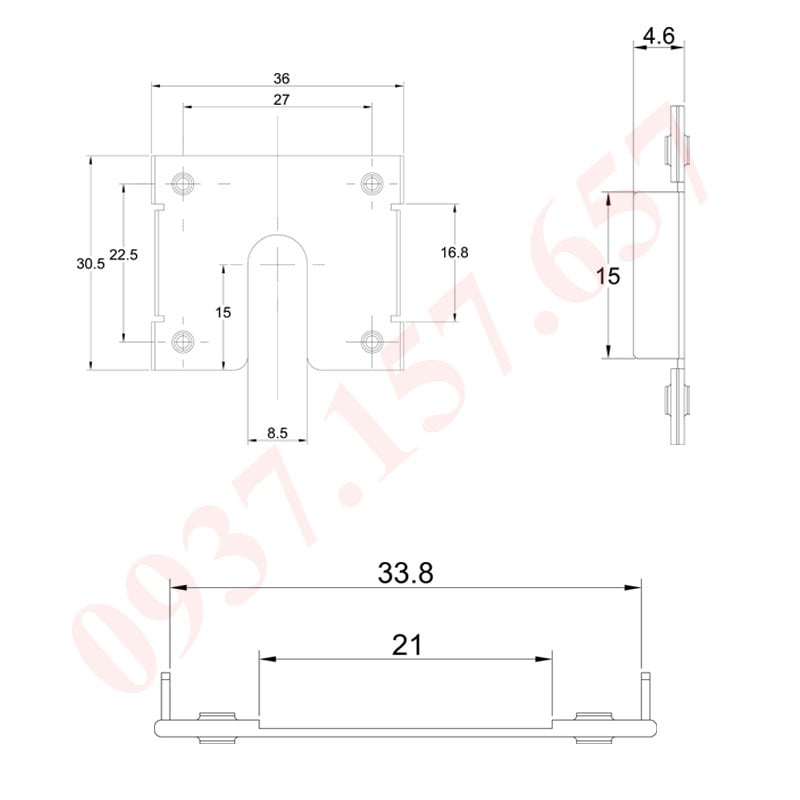

Thông số kỹ thuật phổ biến
-
Chất liệu: Inox 304 (chống ăn mòn tốt trong môi trường ngoài trời).
-
Độ dày: Tối thiểu từ 0.3mmđến 0.5mm
-

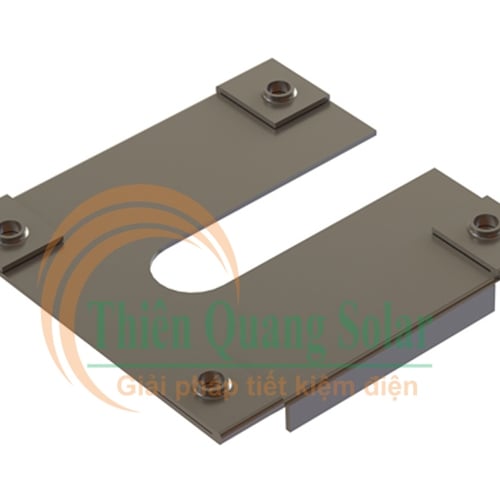

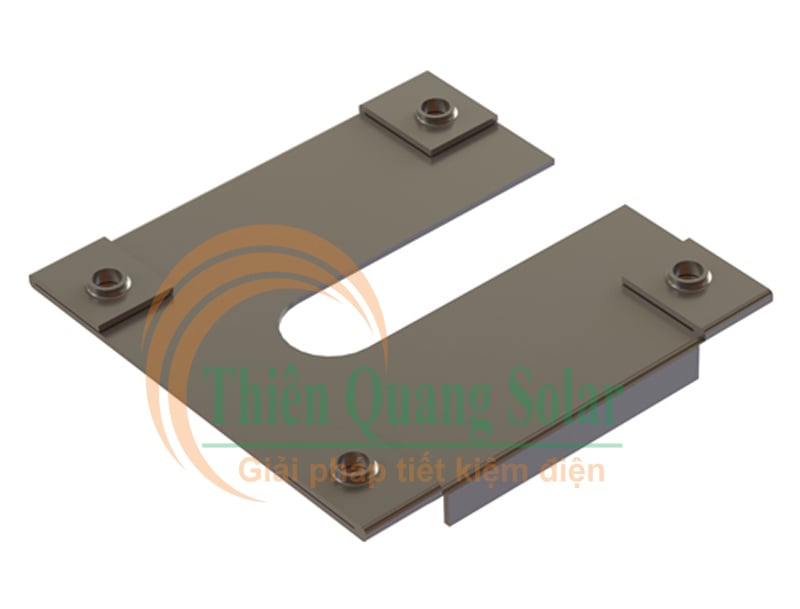

Kiểu dáng: Có răng cưa đục lỗ xoay chiều (hai mặt) hoặc có gờ bấm gài vào rãnh thanh rail.
Chức năng chính
-
Thấu xóc lớp mạ Anode: Khung tấm pin và thanh rail nhôm thường được phủ lớp mạ Anode hóa (Anodized) cách điện để chống gỉ. Các răng cưa nhọn trên lá tiếp địa sẽ đâm thủng lớp mạ này khi siết kẹp (clamp), tạo sự liên kết dẫn điện trực tiếp giữa pin và thanh rail.
-
Đảm bảo an toàn điện: Dẫn dòng điện rò rỉ hoặc dòng điện do sét truyền qua hệ thống khung nhôm xuống hệ thống cọc tiếp địa dưới đất, bảo vệ thiết bị và con người khỏi nguy cơ giật điện.
-
Tiết kiệm thời gian & chi phí thi công: Thay vì phải đi dây đồng tiếp địa riêng cho từng tấm pin, chỉ cần chèn lá tiếp địa vào bên dưới kẹp giữa (Mid Clamp) hoặc kẹp biên (End Clamp) khi lắp đặt.
Vị trí và cách lắp đặt
-

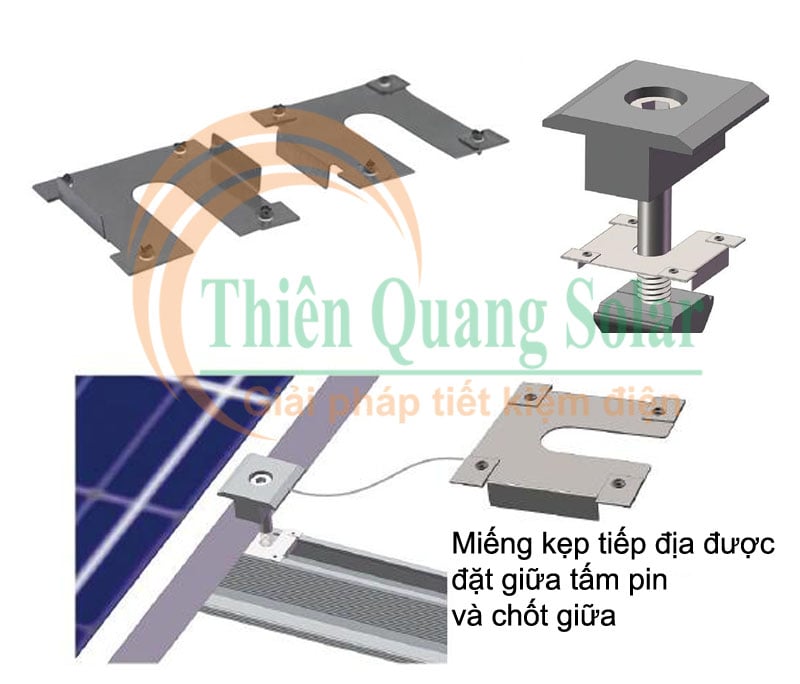

Vị trí: Đặt ở giữa mặt dưới của khung tấm pin mặt trời và mặt trên của thanh rail nhôm (ngay bên dưới kẹp giữa - Mid Clamp nối giữa 2 tấm pin).
-
Thao tác: Khi siết chặt bulong của kẹp giữ
-
Hoàn thiện: Thanh rail nhôm sau đó sẽ được nối với dây cáp đồng tiếp địa (thường qua lug tiếp địa - Grounding Lug) và dẫn về hệ thống cọc tiếp địa đất.
