1. Cấu tạo và Cơ chế hoạt động
-
Chất liệu: Thường làm bằng Inox 304 (Stainless Steel) có độ đàn hồi cao, chống ăn mòn và gỉ sét tốt dưới thời tiết ngoài trời.
-
Gờ gai nhỏ (Gai tiếp địa): Bề mặt kẹp có các răng cưa/gờ nhọn. Khi siết chặt ngàm kẹp hoặc khung pin xuống rail nhôm, các gai này sẽ đâm thủng lớp mạ Anodized (lớp cách điện bề mặt của thanh rail và khung nhôm), tạo ra đường truyền dẫn điện kim loại trực tiếp.

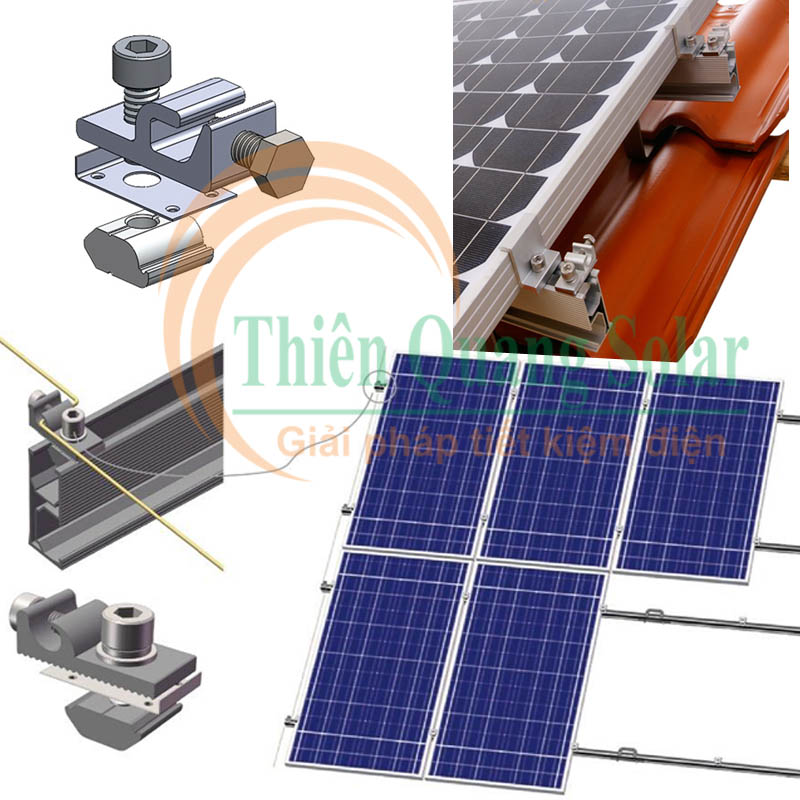

2. Các bước lắp đặt kẹp tiếp địa thanh rail nhôm
1.Đặt kẹp tiếp địa vào vị trí giao nhau:Chuẩn bị.
Đặt miếng kẹp tiếp địa inox nằm phẳng trên mặt thanh rail nhôm ngay tại vị trí dự định đặt Kẹp giữa (Mid Clamp) nối 2 tấm pin.
2.Đặt tấm pin và siết chặt bu-lông:Thao tác chính.
Hạ tấm pin mặt trời đè lên kẹp tiếp địa. Đặt Kẹp giữa (Mid Clamp) vào slot rail nhôm và dùng lục giác/máy bắt vít siết chặt bu-lông với lực siết tiêu chuẩn (thường từ 12–15 Nm).
3.Đấu nối dây đất về cọc tiếp địa:Hoàn thành.

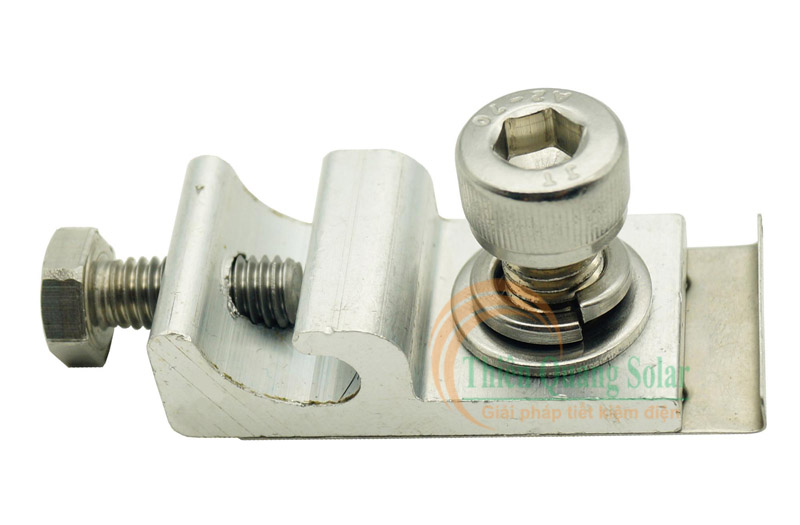

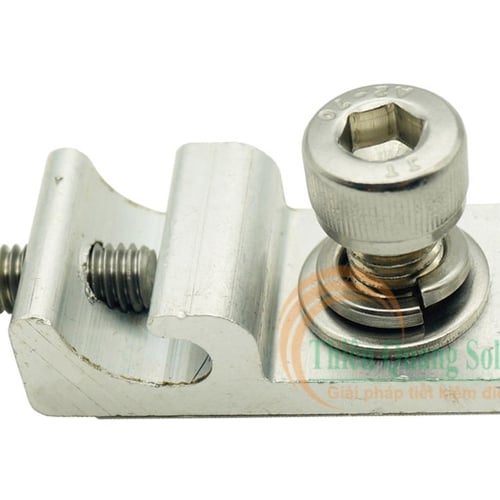

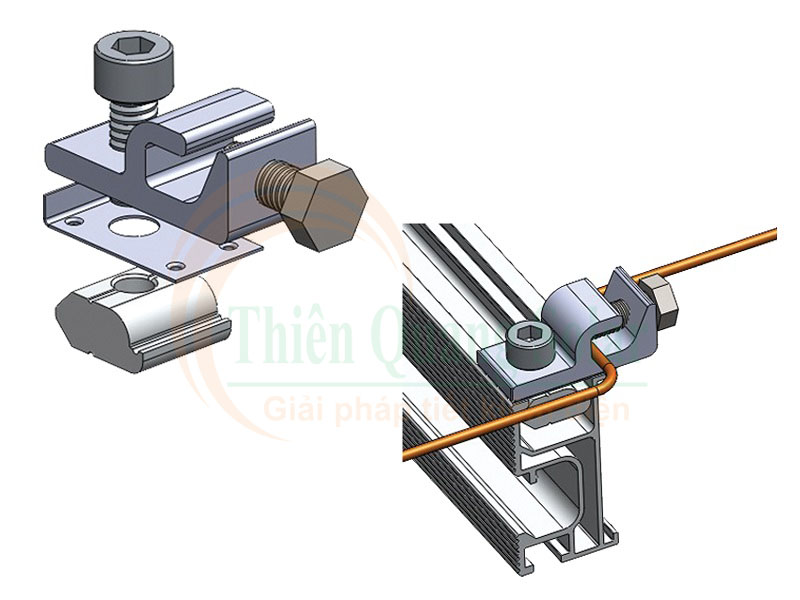

Bắt kẹp tiếp địa nối dây (Grounding Lug) ở cuối thanh rail nhôm, luồn dây cáp đồng (M4 hoặc M6) và siết ốc cố định đường dây dẫn đất.
Cách kiểm tra: Sử dụng đồng hồ đo điện trở (Omn/Megohmmeter) đo giữa khung tấm pin và thanh rail nhôm. Điện trở tiếp xúc phải cực nhỏ (0.1Omega) chứng tỏ gờ gai đã đâm xuyên lớp anodized thành công.
4. Tại sao không thể bỏ qua kẹp tiếp địa?
-
An toàn điện: Nguy cơ dòng điện rò từ tấm pin hư hỏng gây giật cho kỹ thuật viên hoặc người vận hành khi chạm vào hệ thống khung giàn.
-
Chống sét lan truyền: Giúp thoát nhanh dòng điện do hiện tượng cảm ứng điện từ khi có sét đánh gần.
-
Tiêu chuẩn nghiệm thu: Hệ thống điện mặt trời hòa lưới (Grid-tied) hay độc lập bắt buộc phải đáp ứng tiêu chuẩn nối đất an toàn (IEC 61730, UL 467) mới được đấu nối nghiệm thu.
