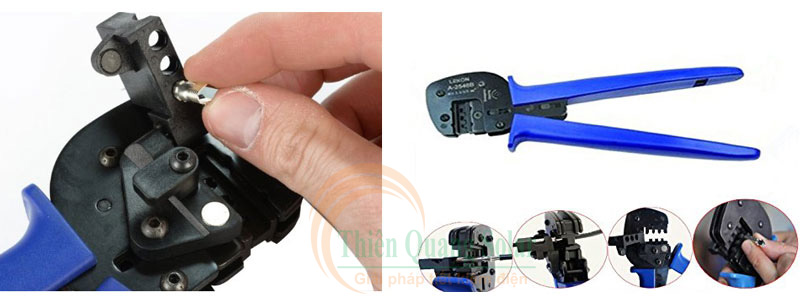

1. Đặc điểm nổi bật của kìm bấm cos MC4
-
Cơ cấu bánh cóc (Ratchet): Giúp kiểm soát lực bấm, đảm bảo đầu cos được ép chặt tối đa trước khi nhả hàm, tránh nguy cơ lỏng mối nối gây ra hiện tượng phóng hồ quang (Arc flash) hoặc chập cháy.
-

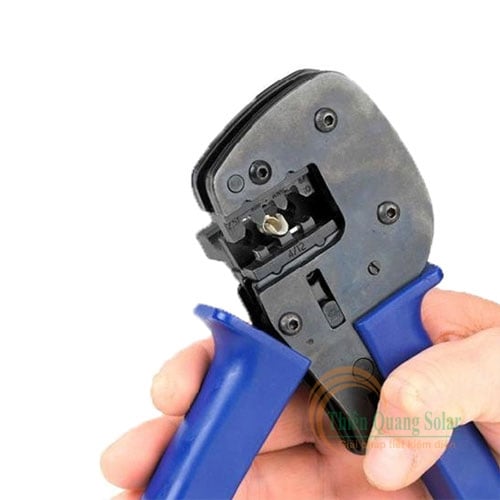

Khuôn uốn chính xác: Ngàm bấm thiết kế chuẩn theo hình dáng lõi jack MC4 đực/cái, ép đều các cánh cos ôm chặt vào phần lõi đồng của dây điện.
-
Tiết kiệm sức lực: Tay cầm bọc nhựa cao cấp, thiết kế đòn đẩy trợ lực giúp thao tác nhẹ nhàng.
2. Các thành phần phổ biến trong bộ kìm thi công MC4
Để thi công đấu nối hệ thống điện mặt trời hoàn chỉnh, thợ kỹ thuật thường sử dụng trọn bộ đồ nghề MC4 gồm:
-
Kìm bấm cos MC4: Bấm ép lõi kim loại của giắc MC4 vào dây cáp.
-
Kìm tuốt dây cáp DC: Tuốt lớp vỏ cách điện cáp mặt trời mà không làm đứt lõi.
-
Kìm cắt cáp: Cắt các loại cáp điện DC chuyên dụng.
-
Cờ lê vặn/mở giắc MC4: Dùng để siết chặt nắp chống nước hoặc tháo khớp nối MC4 khi cần thay thế.

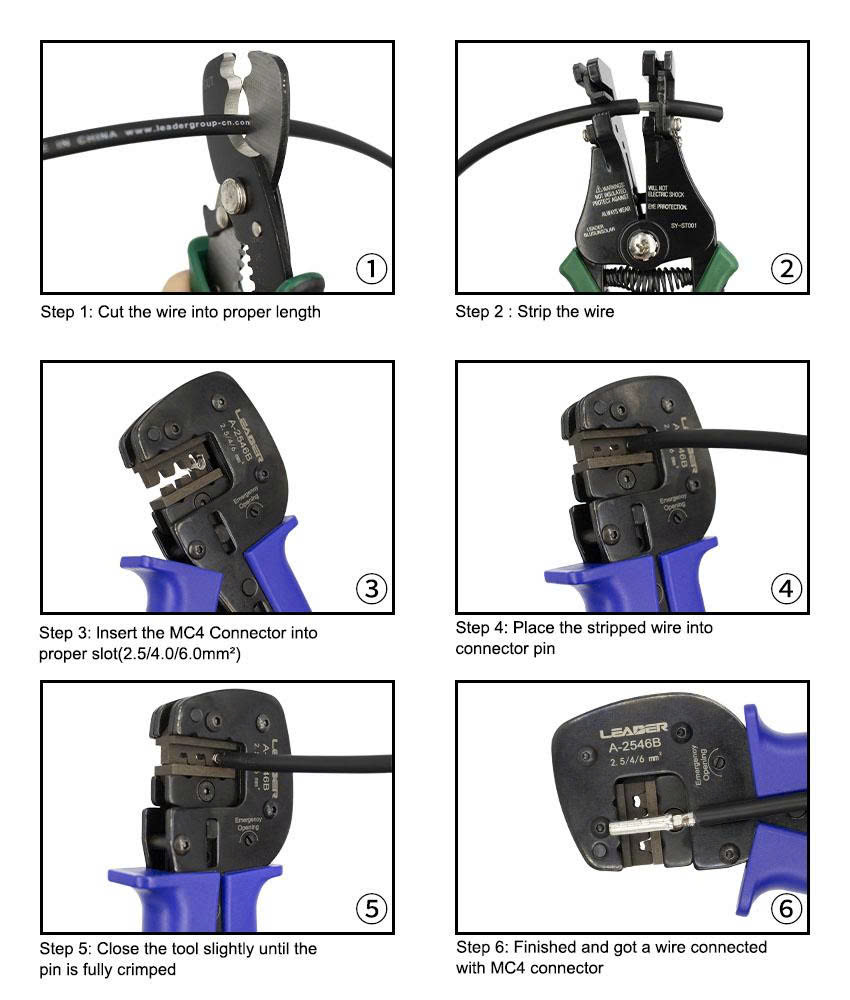

3. Hướng dẫn sử dụng cơ bản
-
Tuốt vỏ dây: Dùng kìm tuốt vỏ khoảng $8 - 10\text{ mm}$ đoạn đầu dây cáp DC.
-
Đặt lõi cos: Đặt đầu lõi kim loại MC4 vào vị trí ngàm tương ứng trên kìm (ví dụ: cỡ $2.5$, $4.0$ hoặc $6.0\text{ mm}^2$).
-
Chèn dây điện: Đút đoạn lõi đồng đã tuốt vỏ vào trong lòng đầu cos.
-
Bấm ép: Bóp chặt tay cầm cho đến khi kìm tự động nhả bánh cóc.
-

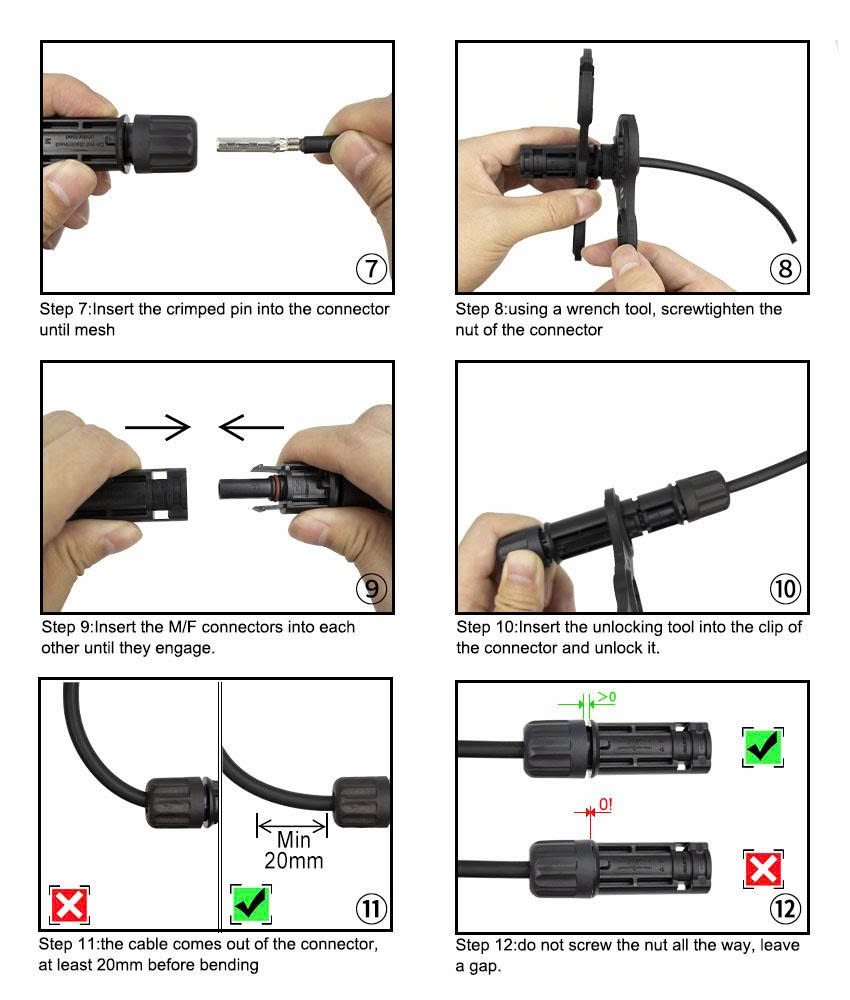

Lắp vào vỏ MC4: Luồn lõi metal đã bấm vào vỏ nhựa giắc MC4 cho đến khi nghe tiếng "tách" khớp hẳn, sau đó dùng cờ lê MC4 siết chặt nắp khóa lại.
