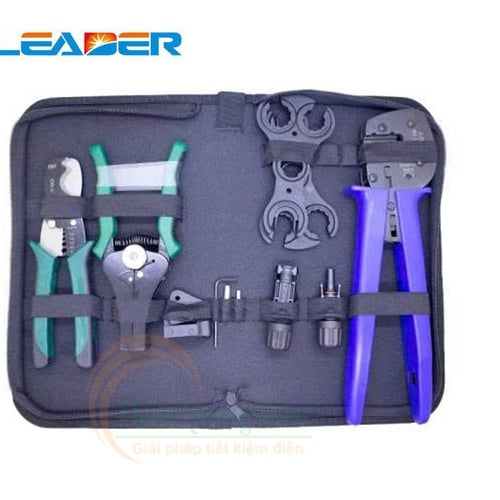

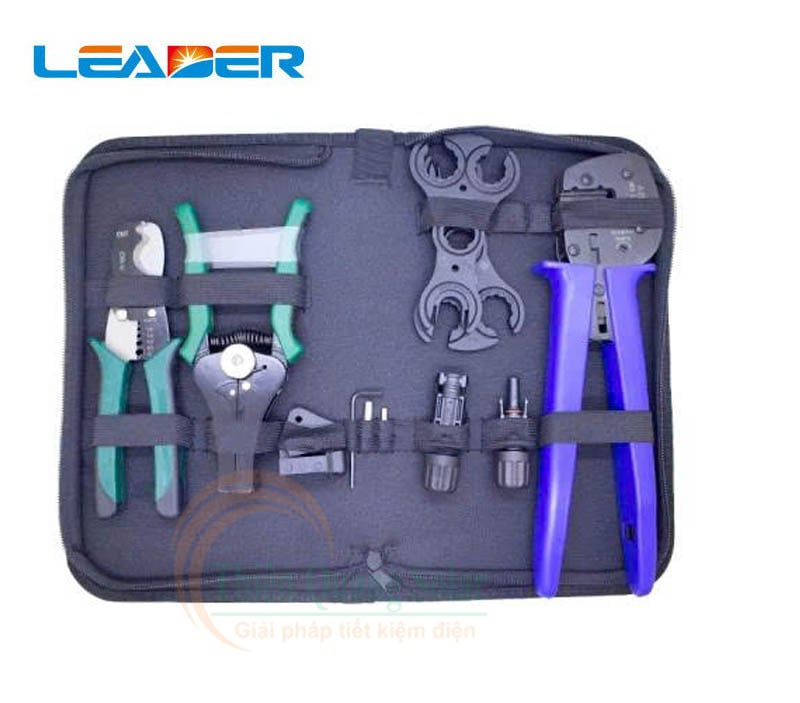

Bộ dụng cụ lắp đặt solar bao gồm:
-
Kìm bấm cos MC4: Chuyên dùng bấm ép chắc chắn đầu cos kim loại của jack MC4 vào cáp điện DC (tiết diện thông dụng 2.5 mm,4.0 mm, 6.0mm
-
Kìm tuốt dây cáp DC: Thiết kế ngàm đặc biệt để bóc lớp vỏ cách điện cáp solar 2 lớp mà không làm đứt/rách lõi đồng mạ niken.
-
Kìm cắt cáp chuyên dụng: Cho đường cắt sắc nét, không bị bẹp hay xơ lõi cáp DC.
-
Bộ cờ lê vặn/mở MC4 (2 chiếc): Dùng để siết chặt nắp chống nước IP67/IP68 hoặc tháo lẫy khóa khớp nối MC4.
-
Túi/Hộp đựng dụng cụ chuyên dụng: Giúp sắp xếp gọn gàng, mang vác tiện lợi khi làm việc trên mái nhà.
Các bấm đầu nối MC4 chuẩn kỹ thuật
Bước 1: Tuốt vỏ dây cáp DC
-
Dùng kìm tuốt dây bóc bỏ lớp vỏ ngoài và lớp cách điện trong của dây cáp DC mặt trời.
-
Độ dài tuốt chuẩn: Bóc khoảng $8 - 10\text{ mm}$.
-
Lưu ý: Không làm đứt, trầy xước hoặc bẹp các sợi đồng mạ niken bên trong.
Bước 2: Đặt lõi kim loại và bấm cos bằng kìm MC4
-
Chọn đúng ngàm kìm bấm cos tương ứng với tiết diện dây cáp (thường là $2.5\text{ mm}^2$, $4.0\text{ mm}^2$ hoặc $6.0\text{ mm}^2$).
-
Đút đoạn lõi đồng đã tuốt vào lõi kim loại của MC4:
-
Lõi kim loại nhỏ (nhọn hơn): Dùng cho đầu jack MC4 Đực (Male).
-
Lõi kim loại to (rỗng): Dùng cho đầu jack MC4 Cái (Female).
-
-
Đặt lõi kim loại chứa dây cáp vào ngàm kìm MC4, bóp chặt tay cầm cho đến khi bánh cóc tự động nhả ra hoàn toàn.
Kiểm tra (Verification): Kéo nhẹ dây cáp và lõi kim loại theo 2 hướng ngược nhau. Mối bấm chuẩn sẽ giữ chặt lõi kim loại, không bị sút hay xô lệch.
Bước 3: Luồn phụ kiện chống nước vào dây
-
Trước khi gắn lõi kim loại vào vỏ nhựa, hãy luồn các linh kiện vào dây theo thứ tự:
-
Nắp siết dây (Nut).
-
Ron cao su chống nước (Sealing ring).
-
Vỏ nhựa giắc MC4.
-
Bước 4: Đẩy lõi kim loại vào vỏ nhựa MC4
-
Đẩy phần lõi kim loại đã bấm dây vào trong vỏ nhựa MC4 theo chiều dọc.
-
Đẩy cho đến khi nghe tiếng "TÁCH" rõ ràng.
Kiểm tra (Verification): Giữ vỏ nhựa và kéo nhẹ dây cáp lùi về sau. Nếu lõi kim loại không bị tuột ra ngoài tức là lẫy khóa bên trong đã khớp hoàn toàn.
Bước 5: Siết chặt nắp khóa chống nước
-
Dùng tay vặn nắp siết vào thân vỏ nhựa.
-
Dùng bộ cờ lê MC4 chuyên dụng kẹp 2 đầu và siết chặt cho đến khi nắp ép chặt ron cao su bám ôm khít lấy thân dây cáp.
Kiểm tra (Verification): Thấu kính/ron cao su ở đuôi giắc co lại ôm sát thân dây, không còn khe hở để nước mưa hoặc bụi bẩn xâm nhập.
Một số lưu ý an toàn kỹ thuật
-
Không bấm nối khi dây đang có điện DC: Luôn ngắt kết nối hoặc che chắn tấm pin trước khi thao tác.
-
Không dùng kìm bấm cos thường: Kìm cos điện lực thông thường sẽ làm móp méo vỏ nhựa hoặc không tạo đủ lực ép ôm tròn chuẩn cánh MC4, dễ gây nóng chảy và cháy nổ.
-
Đúng cực âm/dương ($+ / -$): Kiểm tra kỹ thông số dây cực dương ($+$) và âm ($-$) từ dàn pin trước khi đấu nối vào Inverter.
