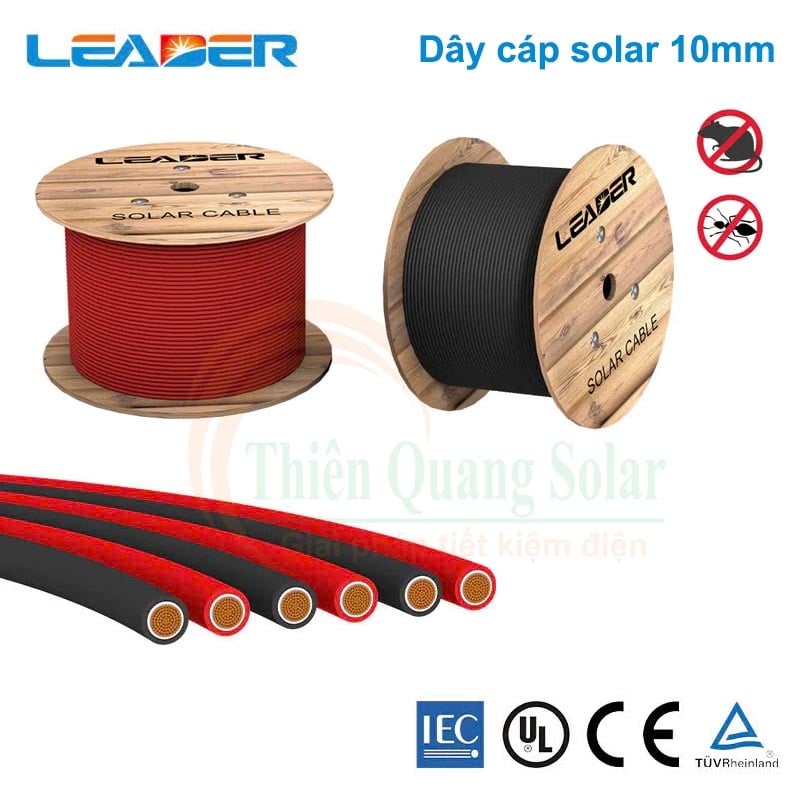

Dây cáp điện DC 10mm2 hãng Leader là dòng cáp DC tiết diện lớn chuyên dùng trong các hệ thống điện mặt trời công suất cao hoặc đường dây kéo xa nhằm giảm thiểu sụt áp trên đường truyền.
Thông số kỹ thuật dây cáp điện DC 10mm2

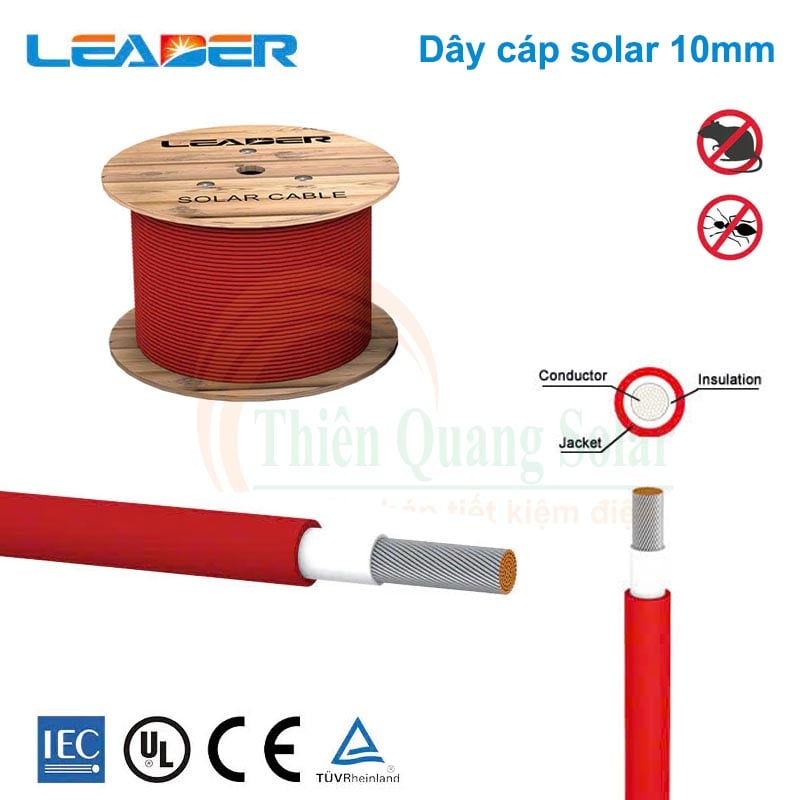

- Chất liệu dây dẫn: Sợi đồng mạ thiếc, theo VDE0295 / IEC60228.Class5
- Lớp cách nhiệt: Polyolefin Copolyme dày 0,5mm với chất liệu khói và halogen thấp, và đáp ứng tiêu chuẩn EN50618
- Vỏ dây: Với vật liệu cách nhiệt kép Polyolefin copolymer ROHS phủ lớp vỏ bên ngoài, vỏ bọc bên ngoài chống LSZH và tia cực tím, đạt tiêu chuẩn EN50618
- Điện áp định mức: Uo / U = 600V / 1000VAC, 1000 / 1800VDC
- Nhiệt độ đánh giá: -40oC-125oC, tuôi thọ hơn 25 năm (TUV)
- Hiệu quả chống cháy: tiêu chuẩn IEO 60332-1 ( Thử nghiệm cáp điện và cáp quang trong điều kiện cháy)
- Phát thải khói: IEC61034,EN 50268-2 ( Đo mật độ khói của cáp cháy trong các điều kiện xác định )
- Tải trọng cháy thấp: DIN 51 900
- Chứng nhận : TUV 2PFG 1169/08.2007 PVI-F
- Màu sắc: đen, đỏ
- Quy cách đóng gói: Cuộn rulo 1000m , Cuộn 200m, Cuộn 100m
Ưu điểm nổi bật dây cáp điện DC 10mm2
-
Đồng mạ thiếc bền bỉ: Lớp thiếc bọc ngoài sợi đồng ngăn hiện tượng oxy hóa xỉn màu trong môi trường ẩm ướt, hỗ trợ truyền dẫn ổn định lâu dài.
-
Truyền tải dòng lớn & giảm tổn hao: Tiết diện 10mm² chịu tải tốt hơn so với các loại 4mm² hay 6mm² phổ thông, phù hợp cho các đường dây chạy dài để hạn chế sụt áp trên đường truyền.
-
Chịu thời tiết khắc nghiệt: Vỏ chống tia cực tím (UV) và không bị giòn gãy khi thi công ngoài trời, dầm mưa nắng trực tiếp trên mái nhà hay các dự án Solar Farm
Ứng dụng của dây cáp điện DC 10mm2
-
1. Đường dây chính từ Tủ gom DC (Combiner Box) về Inverter
-
Trong các hệ thống công nghiệp hoặc trang trại Solar Farm, nhiều chuỗi pin (String) nhỏ (dùng dây 4mm² hoặc 6mm²) sẽ gom lại tại Tủ Combiner Box.
-
Đoạn cáp chính dẫn dòng tổng từ tủ gom về biến tần chịu cường độ dòng điện rất lớn (thường 50A - 80A), đòi hỏi cáp 10mm² để không bị nóng dây.
-
-
2. Kéo dây DC khoảng cách xa (> 50m – 100m)
-
Khi dàn pin đặt trên mái xưởng/mái nhà cao tầng nhưng Inverter lại đặt dưới tầng hầm hoặc phòng kỹ thuật xa, việc dùng dây 4mm² hay 6mm² sẽ làm tổn hao công suất do sụt áp ($V_{drop}$).
-
Cáp 10mm² giảm điện trở đường dây, giúp tối ưu hiệu suất phát điện của toàn hệ thống.
-
-
3. Kết nối Pin lưu trữ Lithium / Acquy tới Inverter Hybrid
-
Trong hệ thống điện mặt trời lưu trữ (Hybrid/Off-grid), dòng điện xả từ pin lưu trữ sang Inverter ở điện áp thấp (48V - 51.2V) thường có ampe rất lớn (có thể lên tới 60A - 100A).
-
Dây cáp DC 10mm² đảm bảo khả năng truyền tải an toàn, chống phát nhiệt gây chảy vỏ hay nổ mối nối.
-
-
4. Đấu song song các chuỗi pin (Parallel Strings)
-
Khi đấu song song 2 hoặc nhiều chuỗi pin lại với nhau trước khi đi vào cổng MPPT của Inverter, dòng điện $I_{sc}$ sẽ tăng gấp đôi/gấp ba. Cáp 10mm² đáp ứng tốt mức dòng tăng vọt này.
-
